为三角网添加点数据

有2个方法可以给三角网曲面添加点：

1. 使用点文件
2. 使用点编组

TinSurface.PointFilesDefinition属性中存有包含了点信息的文本文件的文件名。这些文本文件只能由包含了以空格隔开的点编号、坐标和高程所组成。除了以“#”开头的注释语句之外，任何其他内容均导致异常。和TIN和LandXML文件不同，文本文件不包括face的列表，点将会根据文档设置自动被加入到一系列三角形中。

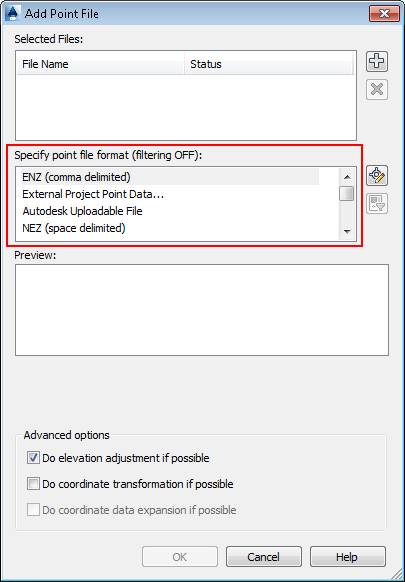

PointFilesDefinition.AddPointFile()方法需要读取一个点文件的路径和一个PointFileFormat对象的ObjectId。这个对象从数据库的PointFileFormatCollection集合中取得，取得它时，会用到在Civil 3D界面中用于描述格式的字符串。

下面的例子为一个既存的曲面添加了一个PENZD格式的点文件。该文件来源于Civil 3D的教程文件夹。

[CommandMethod("SurfacePointFile")]
public void SurfacePointFile()
{
    using (Transaction ts = Application.DocumentManager.MdiActiveDocument.Database.TransactionManager.StartTransaction())
    {
        // Select the first Surface in the document
        ObjectId surfaceId = doc.GetSurfaceIds()[0];
        TinSurface oSurface = surfaceId.GetObject(OpenMode.ForRead) as TinSurface;

        try
        {
            // add points from a point file to the surface
            // this is the location of an example PENZD file from the C3D tutorials, the actual path may
            // differ based on the OS
            string penzdFile = @"C:\Program Files\Autodesk\AutoCAD Civil 3D 2013\Help\Civil Tutorials\EG-Surface-PENZD (space delimited).txt";

            // get the point file format object, required for import:
            PointFileFormatCollection ptFileFormats = PointFileFormatCollection.GetPointFileFormats(HostApplicationServices.WorkingDatabase);
            ObjectId ptFormatId = ptFileFormats["PENZD (space delimited)"];

            oSurface.PointFilesDefinition.AddPointFile(penzdFile, ptFormatId);
        }

        catch (System.Exception e)
        {
            editor.WriteMessage("Failed: {0}", e.Message);
        }

        // commit the transaction
        ts.Commit();
    }
}
