AutoCAD Civil 3D Help: Accessing Drawing, Feature, and Command Settings

访问图形、特性和命令设置

在AutoCAD Civil 3D中，设定被应用在3个级别:

1. 图形级别： 有图形范围内的设置，如单位、分带、缩写等等；也有环境设置，会影响到AutoCAD Civil 3D的很多行为。图形级别的设置会被要素或命令级别的设置所覆盖。
2. 要素(对象)级别： 环境设置会覆盖该要素在图形级别的环境设置。另外也有指定要素设置，比如缺省样式。
3. 命令级别：环境设置可以在逐条命令的基础上进行设定。这些设置会覆盖图形级别和特性级别两者的设置。

对于通用设置，请访问 About Settings.获取更多信息。

通过SettingsRoot 对象的属性可以访问一个文档的设置， 该对象可以通过Document.Settings属性取得。它包含了DrawingSettings 属性 （SettingsDrawing类型）。 DrawingSettings 属性涵盖了该文档的所有顶级的环境设置。它的GetSettings()方法可以取得要素（feature） 和 命令（command）设置。

图形设置和通用环境设置位于Autodesk.Civil.Settings 命名空间，而要素和命令设置位于相应要素的命名空间中。例如： 路线（alignment）相关的环境和命令设置位于Autodesk.Civil.Land.Settings 命名空间中。

下面的例子显示了怎样访问一个路线（Alignment）的角度设置：

SettingsAlignment alignmentSettings = doc.Settings.GetSettings<SettingsAlignment>();
Autodesk.Civil.Settings.SettingsAmbient.SettingsAngle angleSettings = alignmentSettings.Angle;
ed.WriteMessage(@"Alignment settings:\n  Precision: {0}\n  Rounding: {1}
Unit: {2}\n  Drop Decimal: {3}\n  DropZeros: {4}\n ",
    angleSettings.Precision.Value, angleSettings.Rounding.Value,
    angleSettings.Unit.Value, angleSettings.DropDecimalForWholeNumbers.Value,
    angleSettings.DropLeadingZerosForDegrees.Value);

命令设置应用于命令，相当于在AutoCAD Civil 3D工具空间（Toolspace）设置选项卡上的Command文件夹下所有项目的设置。每个命令设置都有一个相应的类，叫做SettingsCmdCommandName。例如： CreateAlignmentLayout 命令的相应的设置类叫做SettingsCmdCreateAlignmentLayout。对于其他类型的设置，你可以用CivilDocument.Settings.GetSettings() 方法在该文档中访问命令设置对象

下面的代码段演示了什么是CreateAlignmentLayout命令的 “Alignment Type Option”：

SettingsCmdCreateAlignmentLayout alignLayoutCmdSettings = doc.Settings.GetSettings<SettingsCmdCreateAlignmentLayout>();
ed.WriteMessage(@"Alignment Layout Command settings: AlignmentType: {0}  ",alignLayoutCmdSettings.AlignmentTypeOption.AlignmentType.Value);

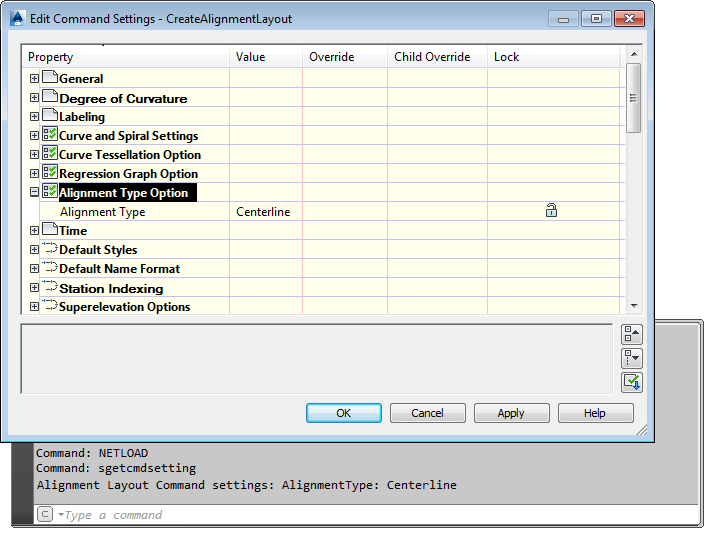

上面代码的返回值是当前的命令设置：

获取命令设置

Parent topic:

设置
